金属孔洞仪/针孔检测仪

金属带材孔洞检测仪产品介绍

在金属带材生产过程中，针孔、孔洞、边裂等表面缺陷是长期困扰行业的质量难题。以带钢为例，其良好的密封性、保藏性和抗氧化性使其广泛应用于食品、医药品、日用品、工业品等包装容器领域，然而，一个肉眼难以察觉的微小针孔，就足以破坏容器的密封性能，导致内容物变质、泄漏，甚至引发客户索赔和品牌信誉崩塌。

传统检测手段主要依赖人工肉眼识别，这一模式在现代化高速生产中暴露出三大致命缺陷：

效率瓶颈：生产线速度动辄每分钟数百米，人眼根本无法在高速运行的带材上完成实时巡检，检测节奏严重滞后于生产节拍。

疲劳陷阱：检测人员长时间面对高反光金属表面，极易产生视觉疲劳，注意力下降直接导致漏检率攀升，尤以微小不规则孔洞的漏检最为突出。

成本黑洞：人工检测不仅人力成本高昂，更因漏检造成的次品流入下游客户，引发的退货、赔偿、信誉损失，其经济代价难以估量。

在金属包装材料质量要求日益严苛的今天，传统人眼检测已触及物理极限，行业急需一种智能化、高精度、全实时的检测手段来填补技术空白。

一、产品概述

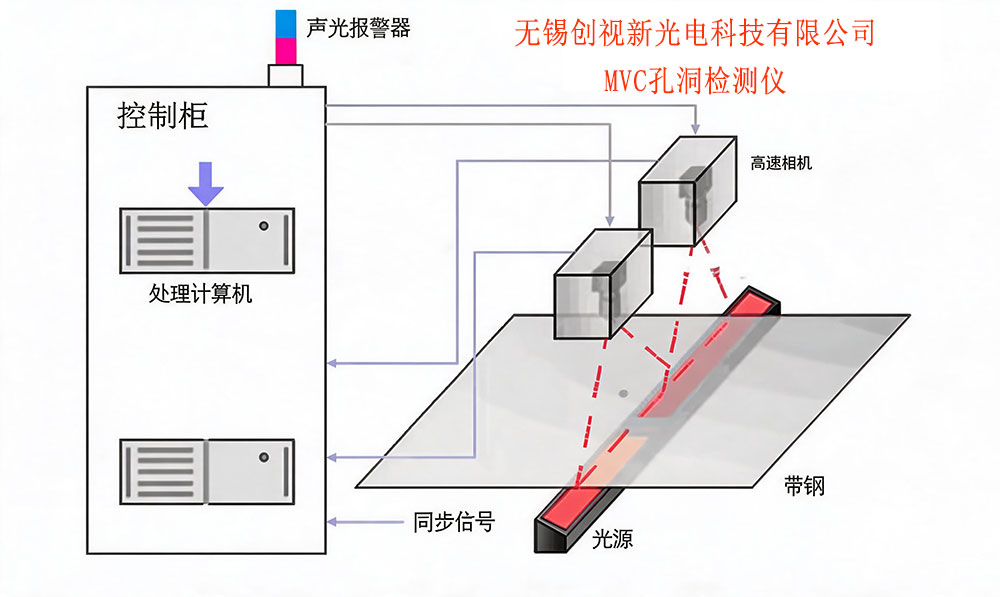

无锡创视MVC孔洞检测仪（又叫针孔检测仪）是一款基于机器视觉技术的金属带材表面孔洞在线检测仪器，专为镀锡板（马口铁）、镀铬板、冷轧板、硅钢、铝箔、镀锌板等金属材料的生产工艺特点量身定制。系统采用先进的“背光”成像方案，通过架设在生产线上的高分辨率线阵CCD/CMOS相机进行实时同步扫描，将采集到的图像数据传送至MVC多功能图像处理软件平台，运用运用自研的MVC图像处理系统对带材表面图像特征进行智能分析判断，实现对孔洞、豁口、裂边等缺陷的精准识别、分类与处理，检测指标达到国外同类产品同等水平。

二、核心技术优势

1. 高精度微小缺陷捕捉
系统可稳定检测出最小达0.02mm×0.02mm的微孔缺陷，无论孔洞形状规则与否，均能可靠识别，彻底弥补人眼对微小不规则孔洞辨识能力不足的短板。100%全幅面无盲区检测，杜绝漏检隐患。

2. 超高速实时在线检测

采用高行频线阵图像传感器，匹配高均匀性LED光源系统，确保高速运动下的清晰成像，检测速度完全匹配生产线实际节拍，最高可适应600m/min以上的高速生产环境，实现实时扫描、实时分析、实时反馈，不因检测环节影响生产效率。

3. 智能分类与数据追溯
软件内置智能算法，可对检出的各类缺陷（针孔、边裂、豁口等）进行自动分类统计，记录每一处缺陷的精确位置（横纵向坐标）、直径大小及对应板宽信息。每生产一卷产品，系统自动生成完整的表面质量统计报表，并支持一键导出EXCEL缺陷明细表，为生产工艺调整和设备状态评估提供可靠的数据支撑。

4. 多重报警与联动输出
检测到疵点时，系统可同步触发声光报警，并根据客户需求配置打标机，在缺陷边缘自动粘贴标签完成物理标识，方便后续分切工段精准剔除废品。同时支持I/O联动输出，可接入生产线控制系统实现自动停机或降速等连锁响应。

5. 宽幅定制与极端环境适应性
检测幅宽可根据产线实际需求灵活定制，通过多相机组合方案覆盖任意宽度规格。系统结构设计充分考量工业现场环境，能够在高温、粉尘、振动等极端条件下连续稳定运行，确保7×24小时在线可靠性。

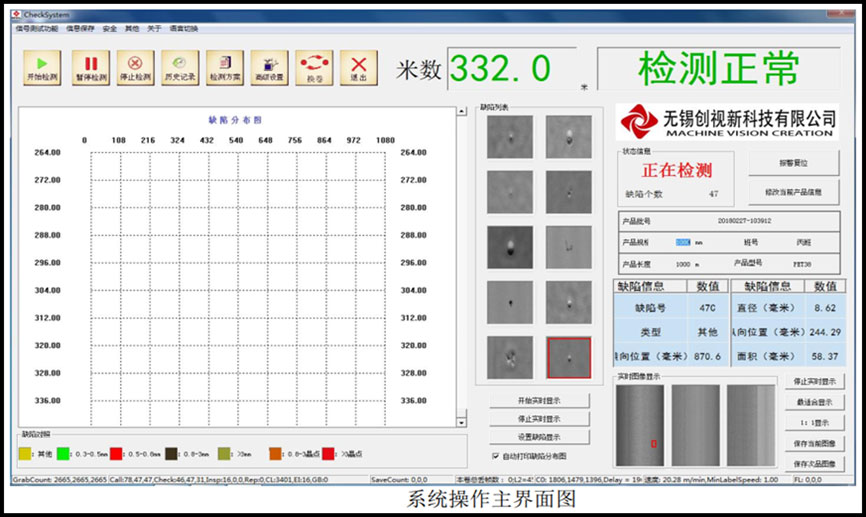

6. 便捷操作与数据库管理
人机交互极简设计，操作人员仅需点击“开始”或“停止”即可完成日常操作。系统内置数据库管理模块，每卷产品的疵点图像、位置、数量等信息永久保存，支持离线分析和质量追溯。每一卷产品均可打印质量统计标签随货发放，下游客户可依据标签对产品进行精准评级，实现不同质量等级材料的分级应用。

三、应用领域

本产品广泛适用于各类金属带材生产及加工企业的在线表面质检环节，具体包括：

包装用钢带领域：镀锡钢板（马口铁）、镀铬钢板、冷轧板等食品级、日用品级包装材料的针孔检测；

涂镀层板材领域：镀锌板、镀铬薄钢板等涂镀层产品的表面完整性监控；

有色金属领域：铝合金薄板、铜板（箔）、铝板（箔）等高附加值材料的质量控制；

特殊用途板材：硅钢、不锈钢板、热轧/冷轧薄钢板等工业用材的表面缺陷排查。

凡涉及金属带材、板带连续生产工艺并需对表面微小孔洞进行严格把关的企业，均可通过本系统实现质量管控的自动化升级。

四、选配方案与技术服务

系统可根据产线实际状况选配自动打标机，实现缺陷物理标记与后续精准剔除的闭环管理。同时提供完善的售后技术支持与系统升级服务，确保设备长期稳定运行，助力企业构建从检测、报警、标记到数据追溯的全链条表面质量管控体系，从根本上消除因孔洞缺陷带来的质量隐患与经济损失。
